应急照明和疏散指示系统

undefined

系统组成

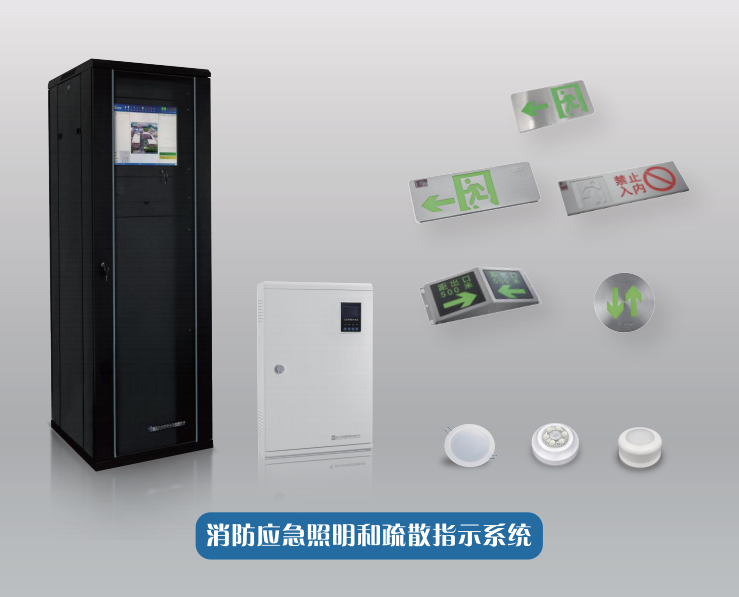

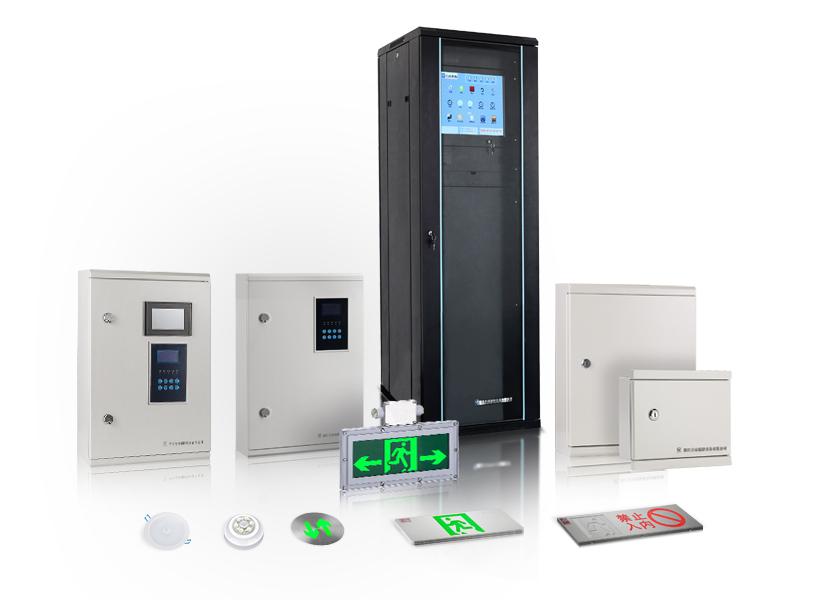

系统是由TY-C系列应急照明控制器(系统主机)、TY-D 系列集中电源、TY PD系列应急照明配电箱、TY系列集中控制型消防应急标志灯具、TY系列集中控制型消防应急照明灯具所组成。
  产品符合国家标准GB17945《消防应急照明和疏散指示系统》的规定。通过了国家消防电子产品质量监督检验中心型式试验检验和公安部消防产品合格评定中心的认证,并取得3C强制性认证证书。



系统功能介绍

1、集中管理功能
  系统24小时实时巡检系统各设备及灯具状态、故障信息。监测系统供电(通信)各个回路的工作状况,具有回路断路、短路等故障报警功能。通过声光报警提醒管理人员及时对故障灯具或线路进行检修,保证灯具在关键时刻的可用性,减少人力,系统维护方便快捷。
2、集中控制功能
  系统可实时与消防报警主机联动,接收火灾报警信号,集中控制设备及灯具转入应急工作状态。并可设置自动或手动状态,系统远程控制或一键式整体控制系统工作状态。
3、图形显示功能
  通过图形显示终端的方式来显示系统设备及灯具的状态信息,直观明了,方便消防指挥调度。嵌入式平台通过图表和字符的方式来显示系统的状态信息,方便查询。

系统优势特点

1、先进总线结构
  采用先进的二总线网络结构,系统组成简单,通信设备容量大、通信速率高、布线简便、抗干扰能力强,能满足各类新建及改造工程需要。
2、自适应动态引导
  可利用多种通信接口与火灾报警系统联动,快速、准确地获得火灾点的位置信息,根据现场实际火情,广播火警信息,自动生成疏散逃生路径,消防应急标志灯自动按正确方向引导,实现“就近疏散”向“安全疏散”转变。
3、独特的回路通信模块设计
  每条回路的通信模块具有数据采集及运算功能,与系统主机形成多级CPU工作模式,大大提高系统巡检速度和命令响应速度。
  4、选材优良、工艺先进
  系统设备及灯具主要原材料/器件选用国内外知名品牌,品质有保证。地面标志灯采用304级不锈钢,采用拉丝工艺,防护等级高达IP67。
5、无极性接线方式
  集中电源配电箱与灯具间线路均可无极性连接,提高了施工的便利性和可靠性。
6、安全电压供电
  系统采用DC24V/DC36V安全电压供电,可有效避免意外触电事故,安全可靠。
7、高亮度LED光源,节能环保
  采用高亮度、低功耗、长寿命的LED光源,节能环保。

应急照明和疏散指示系统

当今高层超高层建筑越来越多、单体建筑规模越来越大、内部疏散通道越来越长、使用功能日趋复杂、建筑楼宇不断追求人性化、舒适化,消防安全管理稍有疏忽就可能发生火灾。随着社会对消防安全意识的增强,大家对安全疏散技术的要求日益提高,传统独立分散式、固定指示方向的消防应急灯具已不适应在火灾发生时人员快速安全疏散的要求,并且传统消防应急灯具不能及时对灯具进行维护管理,在应急时往往出现消防应急灯具的部分失效或大面积不工作的现象,造成火灾真正发生时,传统应急灯具成为摆设,发生严重事故。
台谊消防应急照明和疏散指示系统采用先进总线技术及电力电子技术,将建筑内所有应急灯具及配套设备整合在一-起,系统主机24小时实时监控系统终端灯具及设备工作状态,发生火灾时,可与火灾报警系统联动,自动获取火灾报警点位置信息后下发给终端灯具,终端灯具通过火灾报警点信息自动计算出最佳疏散路线,终端设备根据不断变化的火警点信息自动调整疏散指引方向,并形成具有视觉效果的导光流。安全出口语音同步报警,应急照明灯同步启动。使火灾现场人员通过真正的安全路线快速疏散,达到“安全、准确、迅速"地引导人员避开烟、火逃生,避免人员伤亡,有效解决了传统疏散系统方向固定不变、指示效果不理想、维护成本高、安全性能差等缺陷。
系统具有高智能、多功能、高可靠性、适应性广等特点。可广泛用于城市轨道交通、交通枢纽港站、展览馆、医院、商场、厂、学校、酒店、地下空间、城市综合体等各种人员密集型高危火灾场所。
