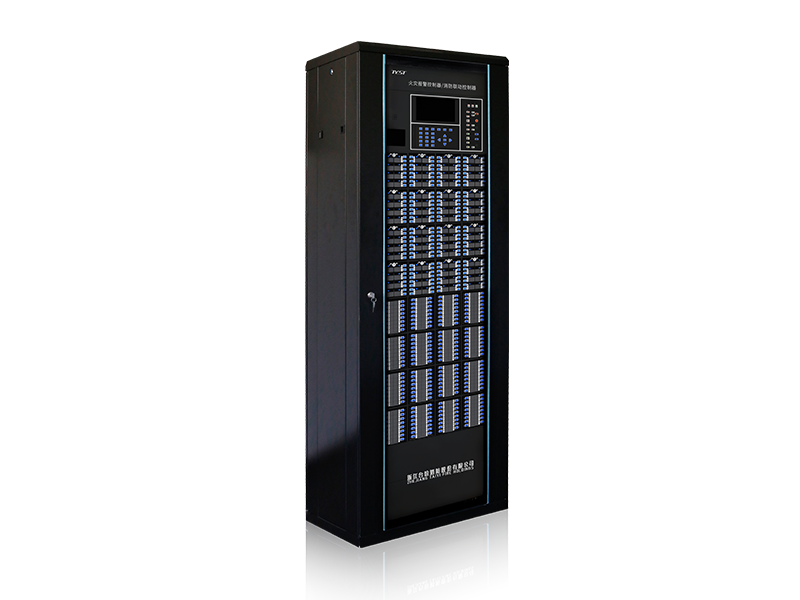

火灾报警控制器(柜式联动型)
JB-TG-TY2001
火灾报警控制器(柜式联动型)

产品概述

控制器采用立柜式结构,各信号总线回路采用拔插式设计,系统容量扩充简单、方便;
与智能探测器组合构成分布智能火灾报警系统;
所有回路均为无极性二总线制;
7寸大屏幕汉字彩色液晶显示;
预留RS485、RS232、CAN用于协议外发;
通过RS-485②接口可连接CRT彩色显示系统;
可配置16块16点总线手动控制盘,实现对消防系统中总线制外控设备的手动控制;
可配置16块8点手动直接控制盘,实现对消防系统中重要设备的手动控制;
可配置消防专用电源,为联动控制设备提供DC24V电源;
通过485①接口可扩充消防广播控制盘和消防电话控制盘,组成消防广播和消防电话系统;
可实时或集中打印报警、联动、操作等有关信息

技术参数表

型号规格 JB-TG-TY2001
外形尺寸 1775×600×600mm
最大功耗 ≤300W
额定电压 AC220V/50Hz
线 制 无极性二总线
接点输出 拥有火警继电器/故障继电器各一组 接点容量为DC24V /2A
通讯容量 通过CAN总线最多可配接同类型的报警控制器64台
使用环境 温度 0°C~40°C 相对湿度 ≤95%(不凝露)
报警容量 a、最多可扩展16个回路(1-16回路),单回路最多可带254个点位,编码地址为1-254号;
b、最多可带16组多线联动盘,每组可控制8个直控点;
C、最多可带16组总线手动控制盘,每组可控制16控制组。
