防火门监控系统

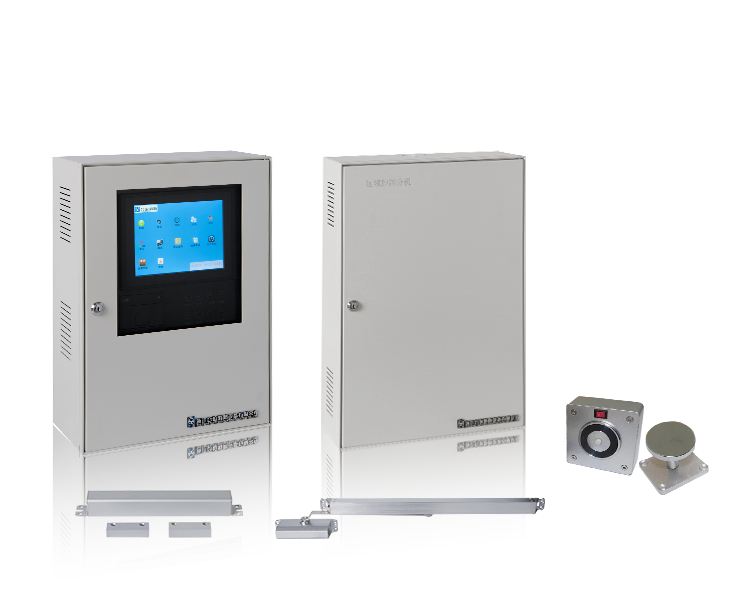

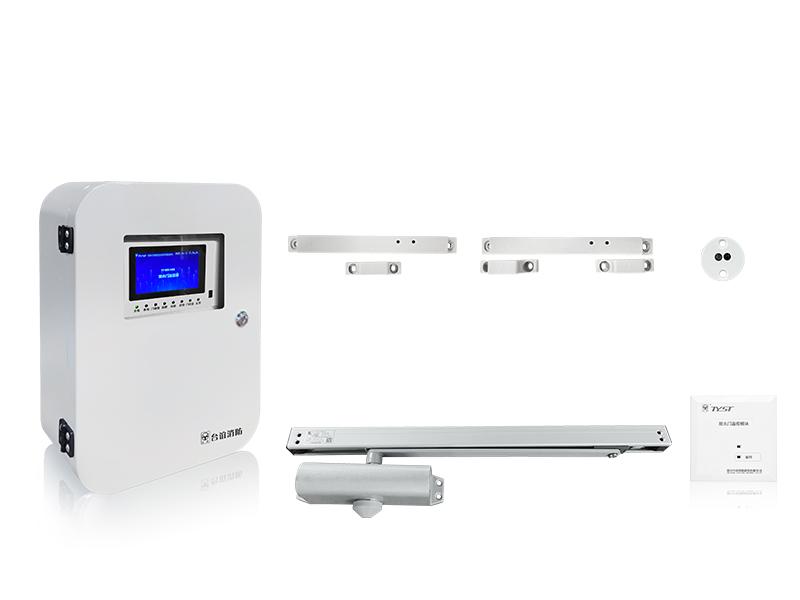

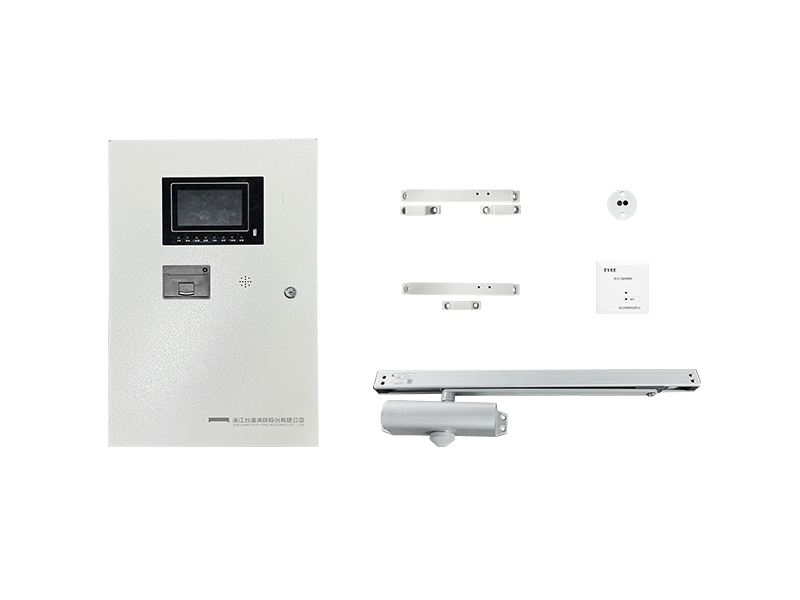

 系统组成

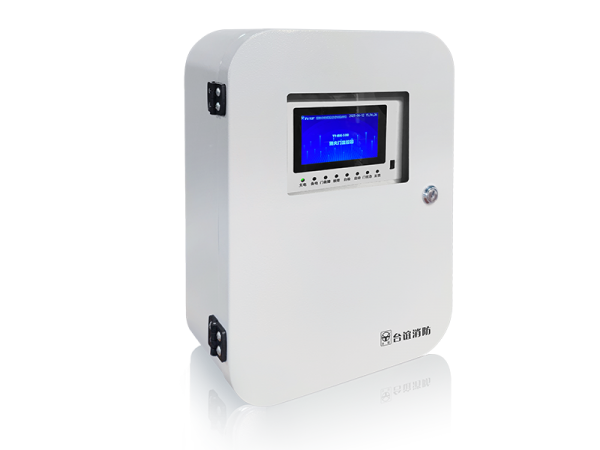

TY-MK-300防火门监控器是浙江台谊消防股份有限公司推出的新产品,具有多项智能特性。该监控器满足GB29364-2012《防火
门监控器》的要求。
TY-MK-300防火门监控器的主要目的是根据外部火灾信息,准确控制释放器和闭门器动作,从控制常开防火门关闭,以防止火势
蔓延到其它防火分区,平时当释放器和闭门器发生故障时,监控器会发出故障报警,做到对所有防火门进行实时监控。

系统功能介绍

浙江台谊严格按照国家标准GB29364-2012《防火门监控器》、GB50116-2013 《火灾自动报警系统设计规范》、GB25506-2010《消防控制室通用技术要求》、GB50016-2014 《建筑设计防火规范》研发的防火门监控系统,采用工业计算机技术、通信技术及现场总线控制技术于一体,可以对防火门的工作状态进行实时自动巡检,对处于非正常工作状态给出故障报警提示。在发生火情时,该系统接收到火灾报警控制器的报警信号后,根据要求自动关闭相应的常开防火门,也可在消控中心对防火门进行远程手动控制,确保防火门在火灾发生时能够处于有效的受控状态,阻止烟气扩散以及阻止火灾的进一步蔓延,从而达到保护人员疏散逃生的目的。

1、实时监测功能:

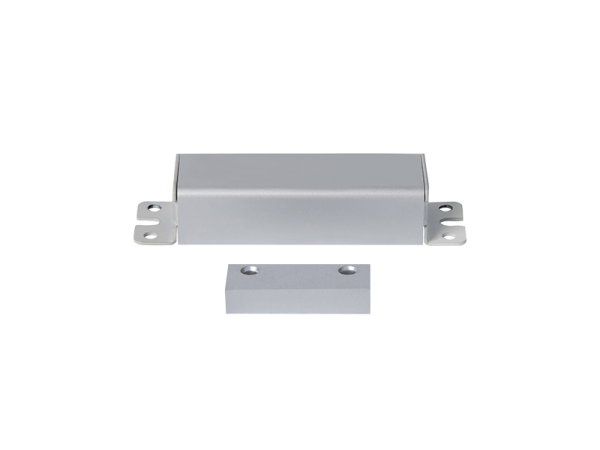

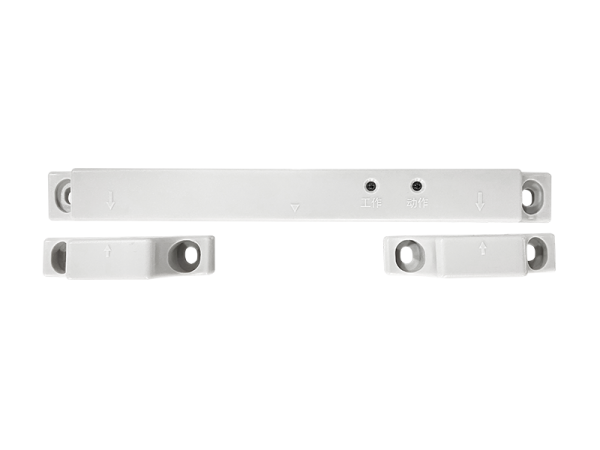

  系统集中监测并显示防火门的开启、关闭、故障状态。监测系统供电(通信)各个回路的工作状况,具有回路断路、短路等故障报警功能。监测各个电动闭门器、门磁开关     的工作状况。
2.实时控制功能:

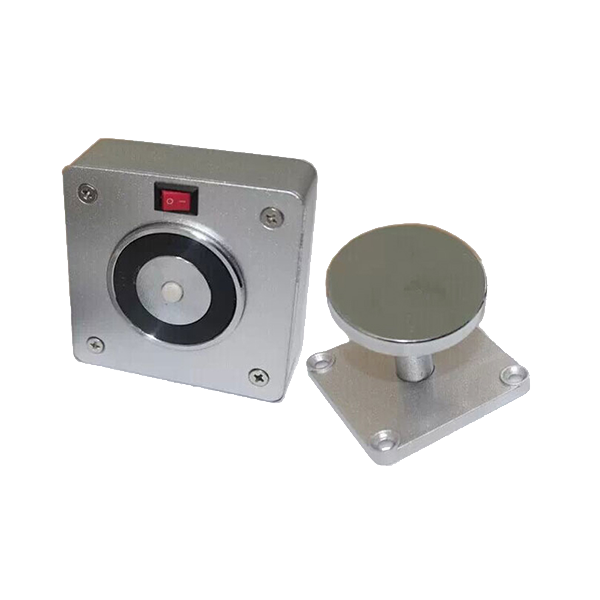

  系统可与消防报警主机联动,接收火灾报警信号,集中控制电动闭门器的工作状态。并可设置自动或手动状态,系统远程单点控制或一键式整体控制各电动闭门器、电磁释放器工作状态。
3.图形显示功能:
  通过图形显示终端的方式来显示防火门的状态信息,直观明了,方便消防指挥调度。嵌入式平台通过图表和字符的方式来显示防火门的状态信息,方便查询。

系统优势特点

1.系统架构简单,通信带载能力强
   a)系统组成简单,通信设备容量大、通信速率高、抗干扰能力强、布线简便,可实现星形连接或手拉手连接,能满足各类工程需要。
   b)完善的保护功能,系统不会因为节点的短、开路导致瘫痪和崩溃;总线的监控和诊断功能,让各回路的工作状况处于最优,不会因为终端设备的故障而影响系统工作。
   c)系统设计简单明晰,对设计进度不产生负影响,也避免了深化设计造成的不必要变更。

2、二总线技术,施工节材方便
   a) DC24V供电和通信共用的功率总线,更大地节省了工程用线及工时。
   b)总线的无极性设计,使施工接线过程中无需考虑通信线和电源线的极性,避免接线错误导致的电子线路、元件的损坏。
   c)产品独特的固有唯一的地址,现场红外编码,可随时更换地址,监控器自动智能寻址,安装调试维护简便。
   d)根据产品的多种安装方式,都配有设计合理的相应附配件和选配件,令施工过程更加轻松快捷。

3、系统扩展功能完善,方便实际应用
  a)主机自带3路终端回路和分机扩展回路,可扩展32台分机。

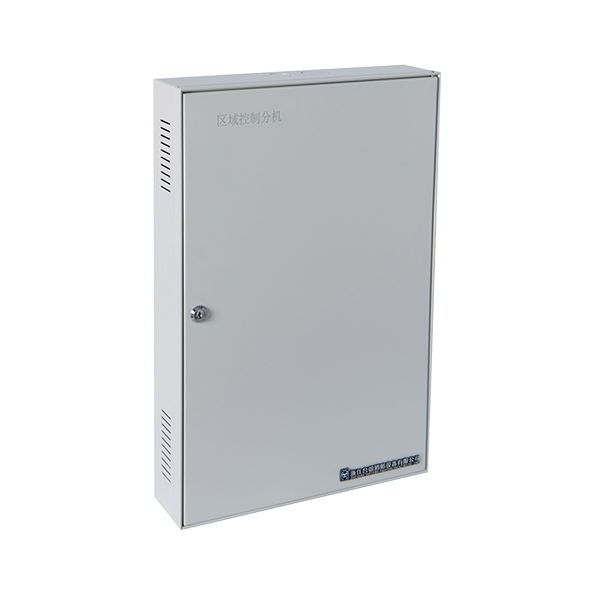

  b)分机内置电源中继器功能,增强系统扩展性,延长供电距离。

4、终端设备高度集成化
   一体式系统可将传统的闭门器、电磁释放器、监控模块集成化,让系统从设计、施工、安装、维护变得更为便利。

 5、主机分机组网通信采用CAN总线,运行稳定可靠
   预留CANRS485两种总线模式,满足不同现场通信需求。









防火门监控系统

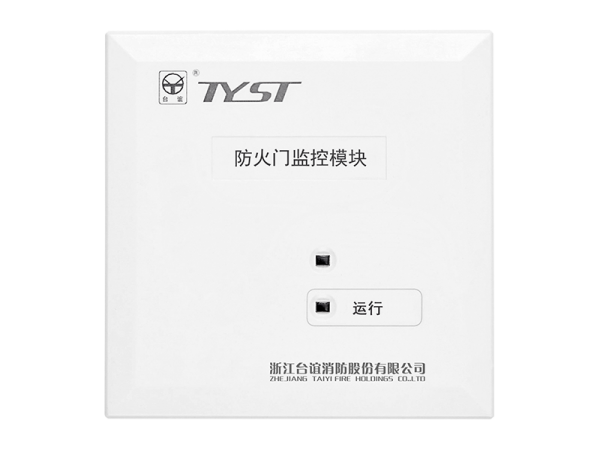

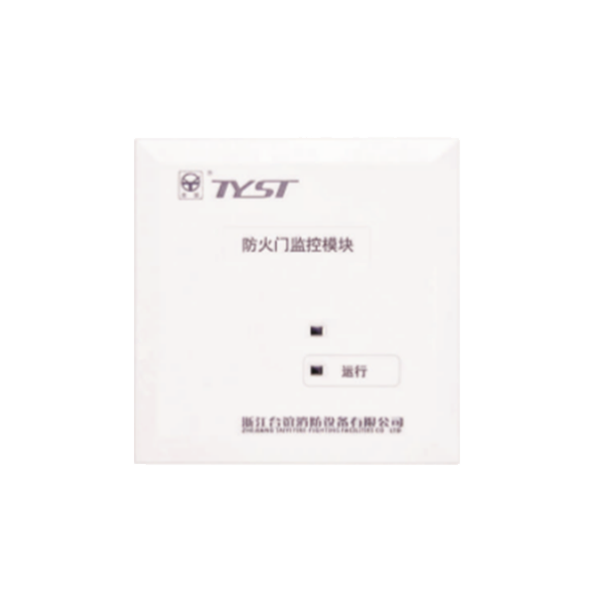

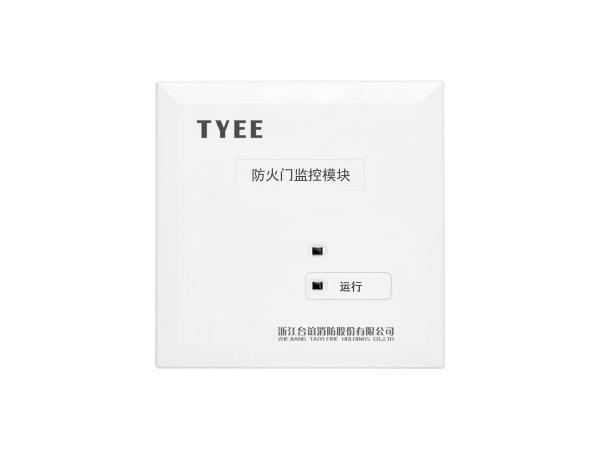

防火门监控模块是一种总线控制接口设备。用于配接电动闭门器、电磁释放器、门磁开关,监控防火门的状态。正常通电状态下,保持常开防火门处于常开状态,火灾情况下,由防火门控制器发送启动命令,控制常开防火门监控模块通过电动闭门器或电磁释放器关闭防火门。通过通讯总线吧防火门开启、故障、关闭状态反馈至防火门监控器。
