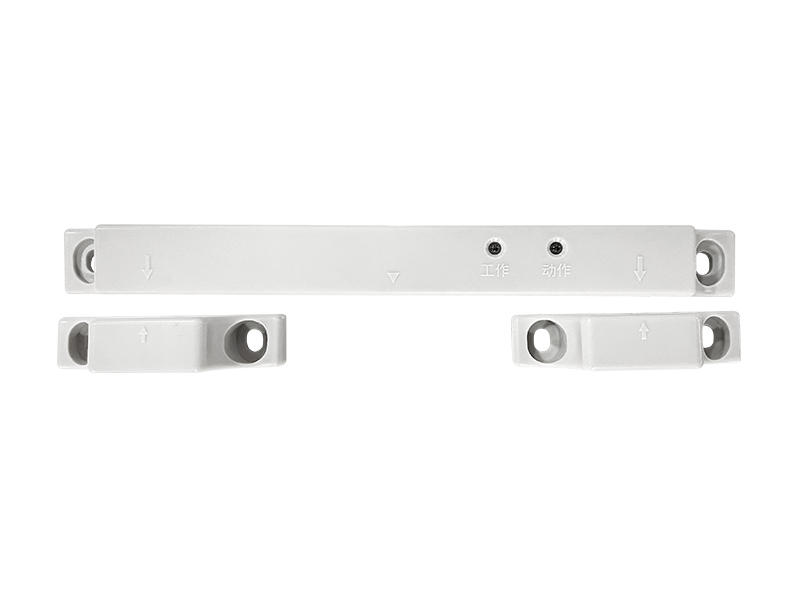

门磁开关(一体式)
TY-CB-302SG
门磁开关(一体式)

产品概述

该模块用于监视防火门开、闭状态,并能将防火门各个状态反馈
至防火门监控器;
内置高性能微处理器, 准确区分出门关闭、左门开启、右门开启
三种状态;
软硬件滤波技术,提高模块的抗干扰能力;
采用低功耗二总线连接方式;
电子编码,简单、方便;
防火门:监测双门。

技术参数表

型号规格 TY-CB-302SG
外形尺寸 L199mm×W30mm×H22mm(长×宽×高)
工作电压 脉动电压 18V~24V
工作电流 <400μA
线 制 二线制,无极性
使用环境 温度-10℃~+55℃ 相对湿度<95%,不凝露
模块的状态指示  1)正常监视状态:工作指示灯(绿色)周期性闪亮
 2)故障状态:故障指示灯(黄色)常亮
