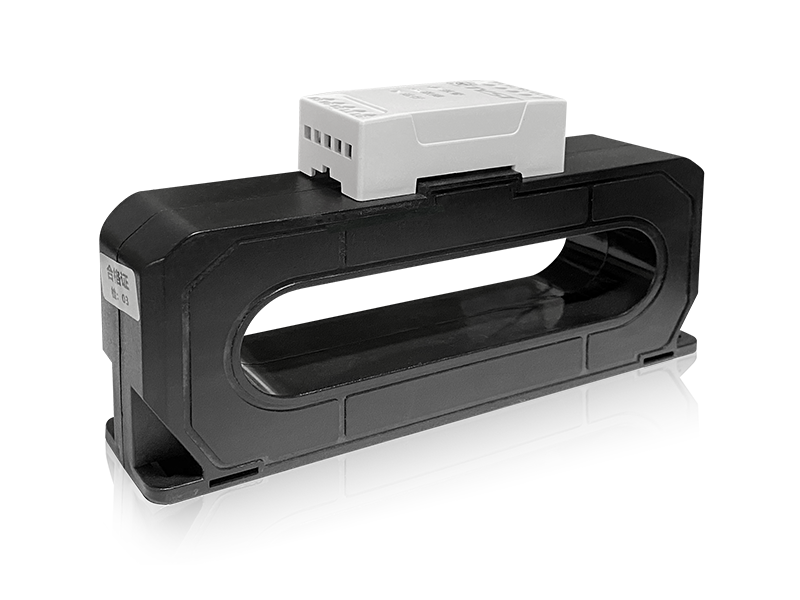

电气火灾监控探测器(一体式)
TY-Y系列
电气火灾监控探测器(一体式)

产品概述

TY-Y01系列剩余电流式电气火灾监控探测器采用现场总线通信技术、集测量、报警、地址设置等功能于一体的一体式探测器,用
于对单个回路的漏电流进行检测,及时发现报警信息,并可通过总线向监控器主机传递报警信息。集成化程度高、动作特性合理,适用
于0.4KV电压等级TN-C-S、TN-S系统。

技术参数表

型号 TY-Y系列
工作电压 DC24V
额定功率 ≤0.3W
检测对象 一路剩余电流
报警阈值范围 300~1000mA
报警阈值设置 步距1mA
报警方式 光报警、通信报警
通信方式 无极性二总线
地址编码 每台探测器均有独立地址
环境温度  -10℃~45℃
环境湿度 相对湿度≤95%RH



型号规格 TY-Y45 TY-Y65 TY-Y80
外形尺寸 84×36×110mm(宽×深×高) 84×36×131mm(宽×深×高) 84×36×151mm(宽×深×高)
检测介质 电缆 电缆 电缆
过线电流 100A 250A 400A
内 径 Ф45 Ф65 Ф80



型号规格 TY-Y1535 TY-Y1935 TY-Y2445
外形尺寸 179×36×100mm(宽×深×高) 249×36×100mm(宽×深×高) 299×36×110mm(宽×深×高)
检测介质 铜排 铜排 铜排
过线电流 250A 400A 630A
内 径 150×35mm 190×35mm 240×45mm
